Гидроизоляция

Водонепроницаемость гидросооружений, таких как каналы, обычно обеспечивается мощным слоем бетона и специальных добавок для поддержания его защитных свойств. Стоимость таких добавок значительно увеличивает затраты на строительство, при этом резко возрастают требования к качеству выполняемых работ. Продолжительное воздействие водного потока, погодных факторов и т.п. — все это влияет на постепенное разрушение конструкции каналов и приводит к появлению трещин, местных протечек и просачиванию влаги в прилегающие грунты. Обеспечение гидроизоляции — одно из обязательных требований, предъявляемых при проектировании новых и в особенности реконструкции старых каналов вне зависимости от их назначения (ирригационные, промышленные дренажные и т. д.). Даже в настоящее время водонепроницаемость стенок вновь проектируемых каналов «гарантируется» лишь толщиной бетона. Что касается мероприятий по ремонту гидросооружений, то он ограничивается лишь укладкой нового слоя армированного бетона поверх старого. На первый взгляд такое решение может показаться достаточным, но совершенно очевидно, что оно не обеспечивает долговечность защиты. Поэтому именно укладка мембраны с высокими прочностными и гидроизолирующими характеристиками под слой армированного бетона сможет обеспечить надежную и долговечную защиту гидросооружений.

Решение проблемы при помощи ПВП ТЕФОНД

Благодаря своей универсальности, ТЕФОНД ПЛЮС может успешно применяться при реконструкции старых каналов и для строительства новых. Свойства ТЕФОНД ПЛЮС обеспечивают надежную и долговечную гидроизоляцию дна и стенок канала благодаря двойному механическому соединению и двойному уплотнению краев. Материал прост в укладке, а быстрота его применения и отсутствие громоздкого оборудования и приспособлений делают мембрану ТЕФОНД ПЛЮС наилучшим решением для гидроизоляции каналов.

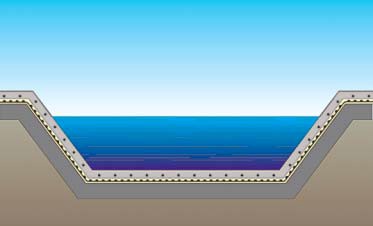

ТЕФОНД ПЛЮС СТАР очень прост в применении, когда речь идет о строительстве новых каналов. Рулоны раскатываются поперек вырытого и отпрофилированного русла, их края скрепляются и герметизируются, образуя идеальную поверхность для размещения арматурной решетки и последующей заливки бетона.

	ТЕФОНД ПЛЮС укладывается на бетонное покрытие канала и закрепляется вдоль кромки металлическими скобами.
	Ложе агротехнических каналов покрывается мембраной ТЕФОНД ПЛЮС СТАР, затем армированной бетонной стяжкой и сборными панелями.

В процессе реконструкции действующих каналов, их дно и стенки должны быть тщательно очищены. Затем выступами вверх укладывается ТЕФОНД ПЛЮС. Он образует защитный слой между старой и вновь заливаемой поверхностью. Полотна мембраны фиксируются на старой поверхности сооружения с помощью пластиковых дюбелей и шурупов с проушинами, к которым затем крепится сварная арматурная решетка. Такой способ фиксации мембраны полностью исключает возможность каких-либо смещений в конструкции. Образование мелких трещин в бетоне не удается предотвратить, даже добавляя в него волокнистые материалы. Такие свойства мембраны ТЕФОНД ПЛЮС, как пластичность и прочность, намного превосходящие значения аналогичных характеристик бетона, позволяют мембране поглощать нагрузки, передающиеся с поверхности стенок и дна канала.

Сварная арматурная решетка крепится к проушинам шурупов.

Инструкция по укладке ТЕФОНД при гидроизоляции каналов

Для правильной укладки ТЕФОНД ПЛЮС при обеспечении гидроизоляции каналов, необходимо также следовать некоторым рекомендациям.

Для новых каналов:

• при отрезке полотен необходимой длины, рекомендуется к суммарной ширине стенок и дна прибавить по крайней мере 50 см для закрепления материала на бермах канала;
• уложить ТЕФОНД ПЛЮС и закрепить края на бермах с помощью металлических скоб;
• уложить камни на ТЕФОНД ПЛЮС вдоль наружных кромок канала для надежного сцепления материала с грунтом;
• разместить дистанционирующие проставки и затем уложить на них арматурную решетку;
• выполнить бетонную стяжку.

Для реконструируемых каналов:

• тщательно очистить поверхности дна и стенок от наносов и мусора;

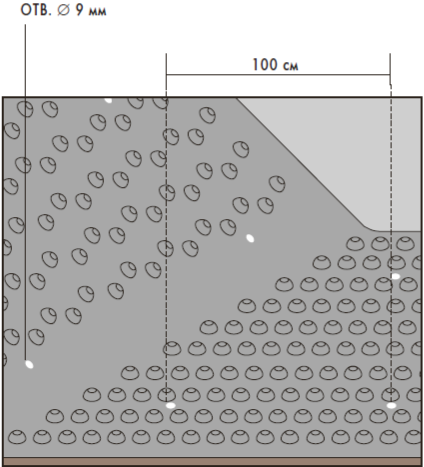

• уложить ТЕФОНД ПЛЮС выступами вверх, просверлить от- верстия диаметром 9 мм на расстоянии 1 м друг от друга и вставить в них пластмассовые дюбели, при этом расстояние от отверстия до деформационного шва не должно быть менее 50 см;
• заклеить каждое отверстие кусочками ленты ЭЛОТЕН размером 5x5 см;
• завернуть анкерные шурупы в дюбели;
• закрепить сварную арматурную решетку в проушинах анкерных шурупов;
• выполнить бетонную стяжку необходимой толщины.

Дренаж и гидроизоляция

Проблема

Процесс проектирования водных каналов включает в себя этап анализа самых разных геологических структур в местах размещения этих сооружений: от твердых, уплотненных до сыпучих, и от водонепроницаемых до легко пропускающих влагу грунтов. Разработчикам проектов приходится уделять большое внимание расчетам внешних нагрузок и воздействий, оказываемых на конструкцию. Например, наличие мощных примыкающих разноуровневых водоносных пластов в сочетании с уплотненными грунтами. При определенных метеорологических условиях гидравлическое давление таких слоев на внешние стенки сооружения может достигать опасных значений. Устройство водонепроницаемого барьера, способного отводить грунтовые воды от стенок канала, позволяет значительно уменьшить давление извне. Своевременное определение расположения опасных участков еще на стадии проектирования позволяет тщательно изучить их особенности до начала строительных работ.

Решение проблемы при помощи ТЕФОНД

ТЕФОНД ДРЕЙН ПЛЮС обладает необходимыми свойствами, позволяющими проектировщику решить вышеуказанные проблемы. Благодаря сочетанию мембраны из полиэтилена высокой плотности с герметичным замковым соединением и тканого полотна из полипропилена, имеющих высокие механические характеристики, ТЕФОНД ДРЕЙН ПЛЮС обеспечивает устойчивый дренаж грунтовых вод и надежную гидроизоляцию стен сооружения. Кроме того, значение предельной сжимающей нагрузки мембраны составляет З00 кН/м2. Для обеспечения наиболее благоприятных условий дренажа воды и гидроизоляции стенок рекомендуется в качестве основания конструкции использовать материал, обладающий дренирующими и антикапиллярными свойствами. ТЕФОНД ДРЕЙН ПЛЮС укладывается выступами и дренажным полотном непосредственно на основание. Грунтовые воды просачиваются в полость между мембраной и полотном и затем отводятся в дренажные трубы. Бетон заливается непосредственно на обратную сторону мембраны, впадины которой улучшают его сцепление с ТЕФОНД ДРЕЙН ПЛЮС. Длина материала в рулонах может оговариваться особо в соответствии с указаниями проектировщика.

Инструкция по укладке

Для правильной укладки ТЕФОНД ДРЕЙН ПЛЮС при строительстве каналов необходимо также следовать некоторым другим указаниям:

• подготовить место для устройства дренажной системы;
• уложить дренажные трубы;
• насыпать и распределить дренажный антикапиллярный материал;
• уложить ТЕФОНД ДРЕЙН ПЛЮС непосредственно на дренажный материал, выступами и полотном вниз;
• в местах примыкания ТЕФОНД ДРЕЙН ПЛЮС к дренажным трубам отделить полотно от мембраны и пропустить трубу в образовавшуюся полость;
• разместить подкладки для арматурной решетки на поверхности мембраны и уложить решетку. Залить бетон требуемой толщины.

** в некоторых случаях и при больших объемах возможна поставка материала требуемой длины.
